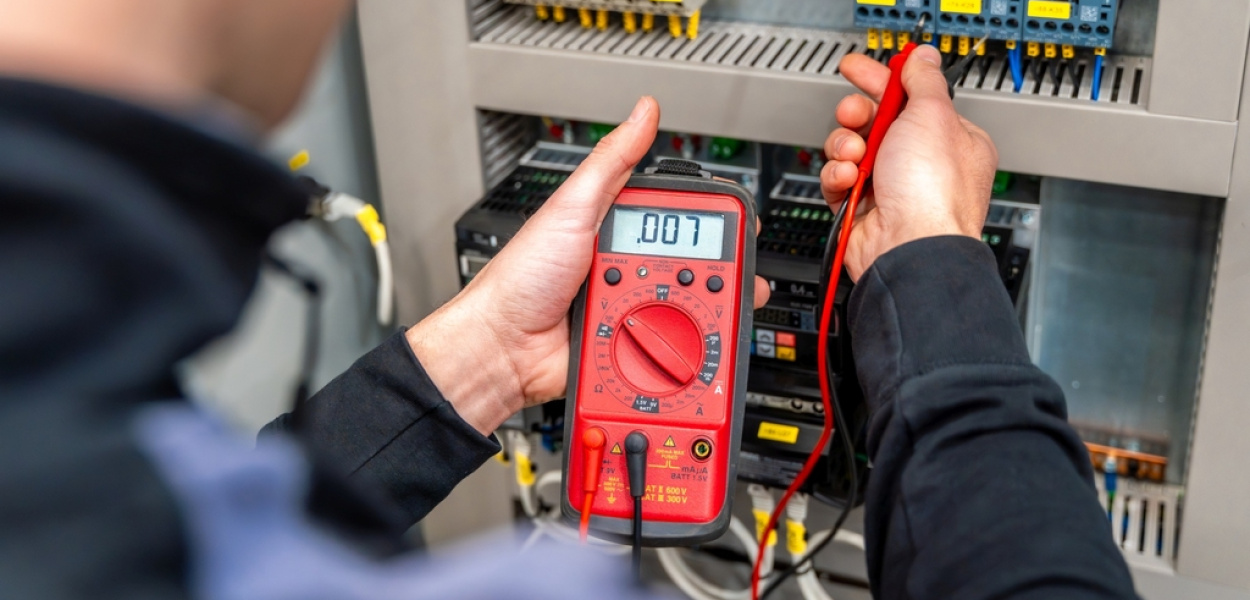

Pomiar rezystencji uziemienia

Pomiar rezystencji uziemienia jest ważnym krokiem w ocenie skuteczności systemu uziemienia w instalacjach elektrycznych. Uziemienie jest istotne, aby zapewnić bezpieczną ścieżkę przepływu prądu do ziemi w przypadku awarii lub przecieku prądu.

Pomiar rezystencji uziemienia jest procedurą mającą na celu ocenę jakości połączenia między instalacją elektryczną a ziemią. Jest to kluczowy krok w utrzymaniu bezpiecznego środowiska elektrycznego. Procedura pomiaru obejmuje zastosowanie specjalnych urządzeń pomiarowych, zwanych miernikami rezystancji uziemienia.

Podczas pomiaru, prąd jest wprowadzany do systemu uziemienia, a miernik mierzy spadek napięcia. Na podstawie prawa Ohma, rezystancja uziemienia można obliczyć dzieląc napięcie przez prąd. Niska rezystancja oznacza, że uziemienie jest skuteczne, umożliwiając bezpieczny odpływ prądu do ziemi w razie potrzeby.

Pomiary rezystancji uziemienia przeprowadza się regularnie, aby monitorować i utrzymywać skuteczność uziemienia w czasie. Dobre uziemienie jest kluczowe w celu ochrony przed porażeniem prądem elektrycznym i minimalizacji ryzyka awarii systemu elektrycznego. Pomiar rezystancji uziemienia jest standardową procedurą w dziedzinie bezpieczeństwa elektrycznego.

Prawo Ohma to fundamentalne prawo w dziedzinie elektryczności, które opisuje zależność między prądem elektrycznym, napięciem a rezystancją w obwodzie elektrycznym.

Prawo Ohma mówi, że prąd elektryczny (I) płynący przez przewodnik jest proporcjonalny do napięcia (U) przyłożonego do tego przewodnika, a odwrotnie proporcjonalny do jego rezystancji (R).

Oznacza to, że im większe napięcie przyłożone do przewodnika, a mniejsza jego rezystancja, tym większy będzie prąd płynący przez ten przewodnik. Prawo Ohma jest fundamentalne dla analizy i projektowania obwodów elektrycznych oraz dla zrozumienia podstawowych zasad działania układów elektrycznych.

Mierniki rezystancji uziemienia, zwane również ohmmetrami uziemienia, są specjalnymi miernikami, które wykorzystują zasady prawa Ohma do pomiaru rezystancji uziemienia w systemach elektrycznych. Te mierniki są istotne dla oceny skuteczności uziemienia w instalacjach elektrycznych, co jest kluczowe dla zapewnienia bezpiecznego rozpraszania prądu w przypadku awarii. Poniżej znajdziesz ogólny opis mierników rezystancji uziemienia:

1. Metoda Trójnikowa (3P): Mierniki rezystancji uziemienia często korzystają z metody trójnikowej. W tej metodzie trzy elektrody (dwie elektrody prądowe i jedna elektroda pomiarowa) są wprowadzane w ziemię, a miernik pomiarowy mierzy rezystancję między dwiema elektrodami prądowymi.
2. Zasada Pomiaru Prądem Zmiennym: Mierniki rezystancji uziemienia zazwyczaj używają prądu zmiennego do generowania pola elektromagnetycznego wokół elektrod. Następnie mierzą napięcie i prąd, a z zastosowaniem prawa Ohma obliczają rezystancję uziemienia.
3. Wyniki Pomiarów: Wyniki pomiarów rezystancji uziemienia są zwykle wyrażane w ohmach. Wartości rezystancji uziemienia zależą od wielu czynników, takich jak wilgotność gleby, rodzaj gleby, a także jakość elektrod.
4. Współczynniki Korekcyjne: W niektórych przypadkach, mierniki rezystancji uziemienia mogą uwzględniać współczynniki korekcyjne, aby skorygować wyniki pomiarów w zależności od warunków glebowych.

Mierniki rezystancji uziemienia są niezbędne do monitorowania stanu uziemienia w systemach elektrycznych i spełniają normy bezpieczeństwa elektrycznego. Regularne pomiary rezystancji uziemienia są istotne w utrzymaniu skutecznego systemu bezpieczeństwa elektrycznego.

Mierniki rezystancji uziemienia są wykorzystywane w dziedzinie elektryki i bezpieczeństwa elektrycznego do pomiaru rezystancji uziemienia w instalacjach elektrycznych. Poniżej znajduje się ogólny opis ich zastosowań:

1. Ocena Skuteczności Uziemienia: Mierniki rezystancji uziemienia są używane do oceny, czy system uziemienia jest skuteczny w zapewnieniu bezpiecznej ścieżki przepływu prądu do ziemi w przypadku awarii lub przecieku prądu. Pomiar rezystancji uziemienia jest kluczowy dla utrzymania niskiego oporu, co jest istotne dla szybkiego i skutecznego odprowadzania prądu.
2. Badania Bezpieczeństwa Elektrycznego: Mierniki te są używane w ramach ogólnych badań bezpieczeństwa elektrycznego instalacji. Oceniają, czy rezystancja uziemienia jest zgodna z normami bezpieczeństwa elektrycznego, co jest istotne dla ochrony przed porażeniem prądem elektrycznym.
3. Konserwacja Instalacji Elektrycznych: Regularne pomiary rezystancji uziemienia są częścią rutynowej konserwacji instalacji elektrycznych. Pozwalają na monitorowanie stanu uziemienia i identyfikowanie ewentualnych problemów, takich jak korozja elektrod czy pogorszenie jakości uziemienia.
4. Badania i Certyfikacja Urządzeń Elektrycznych: W niektórych przypadkach mierniki rezystancji uziemienia są wykorzystywane do badań i certyfikacji urządzeń elektrycznych, aby upewnić się, że są one zgodne z normami bezpieczeństwa elektrycznego.
5. Zakłady Przemysłowe i Instalacje Energetyczne: Mierniki rezystancji uziemienia są powszechnie używane w zakładach przemysłowych, stacjach energetycznych czy innych miejscach, gdzie istnieje znaczne ryzyko wystąpienia przecieków prądu.

Mierniki rezystancji uziemienia są kluczowym narzędziem w dziedzinie utrzymania bezpieczeństwa elektrycznego i monitorowania efektywności systemów uziemienia.

W kontekście zagrożeń związanych z uziemieniem i systemami elektrycznymi, istnieje kilka potencjalnych ryzyk:

1. Porażenie Prądem: Niewłaściwie uziemione systemy mogą stanowić ryzyko porażenia prądem dla osób pracujących w ich pobliżu. W przypadku awarii lub przecieku prądu, brak skutecznego uziemienia uniemożliwia bezpieczny odpływ prądu do ziemi, co zwiększa ryzyko porażenia prądem.
2. Uszkodzenia Sprzętu Elektronicznego: Nieprawidłowe uziemienie może prowadzić do powstawania przepięć, które mogą uszkadzać sprzęt elektroniczny podłączony do systemu. Te przepięcia mogą wystąpić w wyniku burz atmosferycznych, awarii sprzętu lub innych czynników.
3. Zakłócenia Elektromagnetyczne: Niepoprawne uziemienie może prowadzić do zakłóceń elektromagnetycznych w systemach elektrycznych. To z kolei może wpływać na działanie innych urządzeń elektronicznych, prowadząc do nieprawidłowego funkcjonowania lub uszkodzeń.
4. Wzrost Temperatury i Przegrzewanie: Niewłaściwie uziemione elementy systemu elektrycznego mogą generować nadmierną ilość ciepła, co prowadzi do wzrostu temperatury. Przegrzewanie może powodować uszkodzenia i degradację sprzętu elektrycznego.
5. Awarie Systemu: Brak skutecznego uziemienia może prowadzić do różnych awarii w systemach elektrycznych, takich jak zwarcia, przepięcia czy przecieki prądu. Te awarie mogą prowadzić do uszkodzenia sprzętu, przerw w dostawie energii czy nawet pożarów.

Dlatego też prawidłowe uziemienie jest kluczowym elementem w utrzymaniu bezpiecznych i skutecznych systemów elektrycznych, zarówno w zakładach przemysłowych, jak i w budynkach mieszkalnych czy biurowych. Regularne badania, pomiary i konserwacja uziemienia są niezbędne, aby minimalizować ryzyko związane z tymi zagrożeniami.

Reasumując, aby zapobiegać zagrożeniom związanym z uziemieniem i systemami elektrycznymi, można podjąć szereg działań. Oprócz oczywiście poprawnego wykonania instalacji elektrycznej, ważne jest regularne badania i konserwacja systemów uziemienia. Przeprowadzanie okresowych pomiarów rezystancji uziemienia, sprawdzanie stanu elektrod i elementów uziemiających pomaga utrzymać skuteczność uziemienia. Oczywiście nie można zapominać o monitorowaniu parametrów elektrycznych. Systemy monitorowania parametrów elektrycznych, takie jak napięcie, prąd czy częstotliwość, pozwalają na wczesne wykrywanie nieprawidłowości i podejmowanie działań zapobiegawczych.
